知名拆解团队iFixit:新款24吋iMac因为集成度高,根本不可能维修

近期国外知名拆解团队iFixit拆解了最新的24寸iMac,并表示:因为新款iMac采用M1芯片,使得主板上集成了所有零件,基本上就是一块主板,上面焊了所有的东西,这样子的高集成度使得新款iMac维修极难,以至于根本不可能维修。

所有重要零件全部集中放在 iMac 下巴里

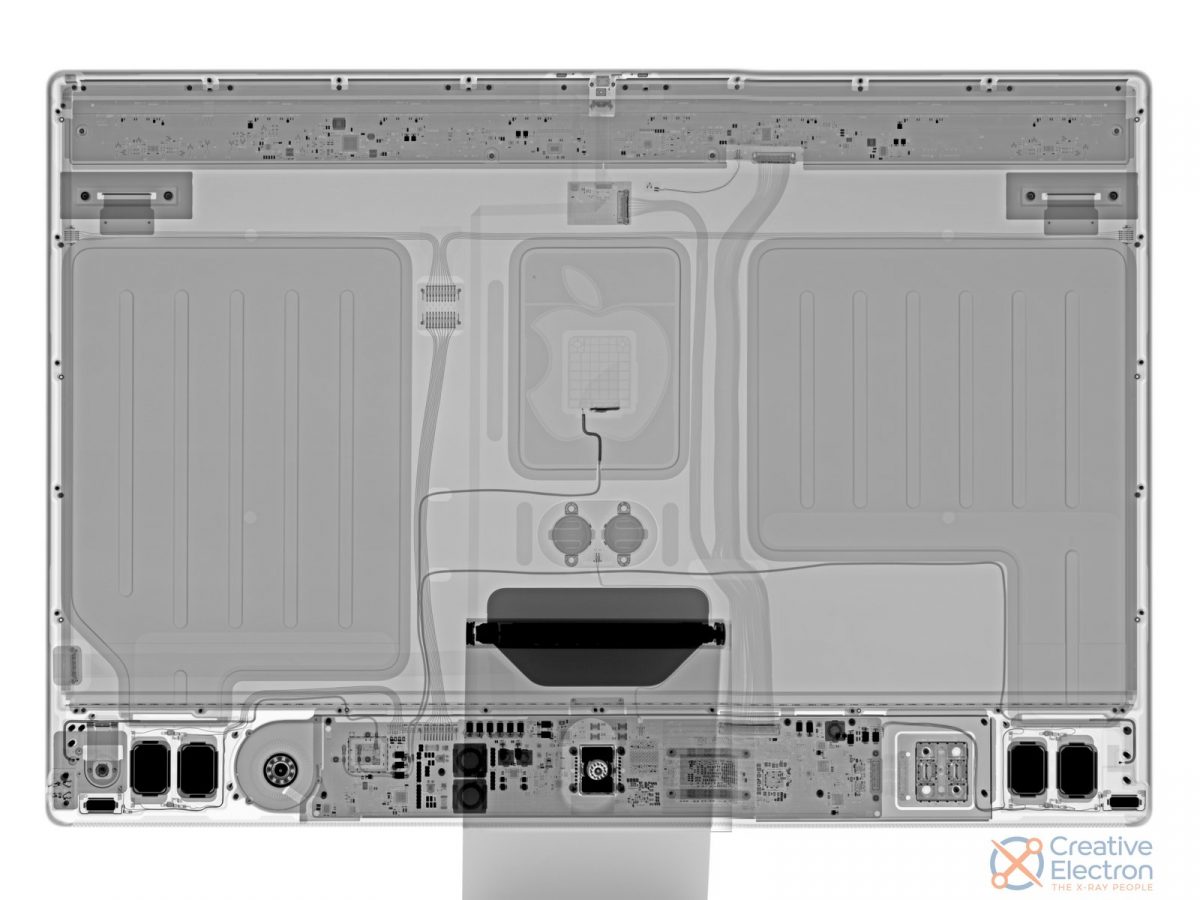

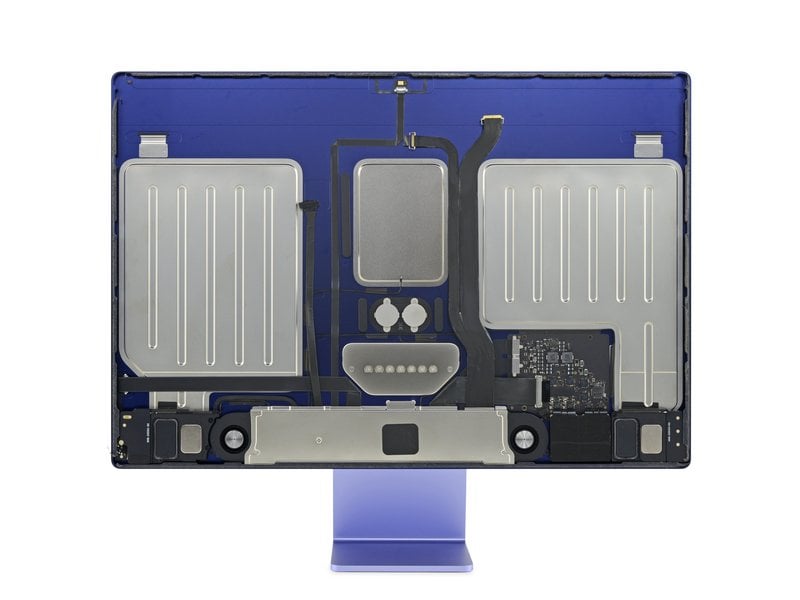

首先,iFixit 展示了新款 iMac 的 X光透视照,可以看到苹果把所有的零件全部放在新款 iMac 的下方,包括:喇叭、主板等等,另外也可以看到新款 iMac 机身中间部分有两块大金属板,目前尚未得知这两块金属版的功用,不过笔者个人认为,这两块金属版可能与散热有关,基本款 iMac(7 GPU 版本) 使用的可能是与 M1 MacBook Air 相同的散热设计,进阶款(8 GPU 版本)会有两颗散热风扇与散热导管,另外,可以看到机身中央的苹果 logo 区域有覆盖一片长方形的零件,iFixit 表示这是用来接受无线讯号的零件。 屏幕本身是通过黏胶固定住,黏胶本身固定性也很强,需要特殊工具才能划开粘胶部分。

ifixit iMac M1
ifixit iMac M1
ifixit iMac M1

搭载 M1 芯片的主板,集成度超高,根本不可能维修

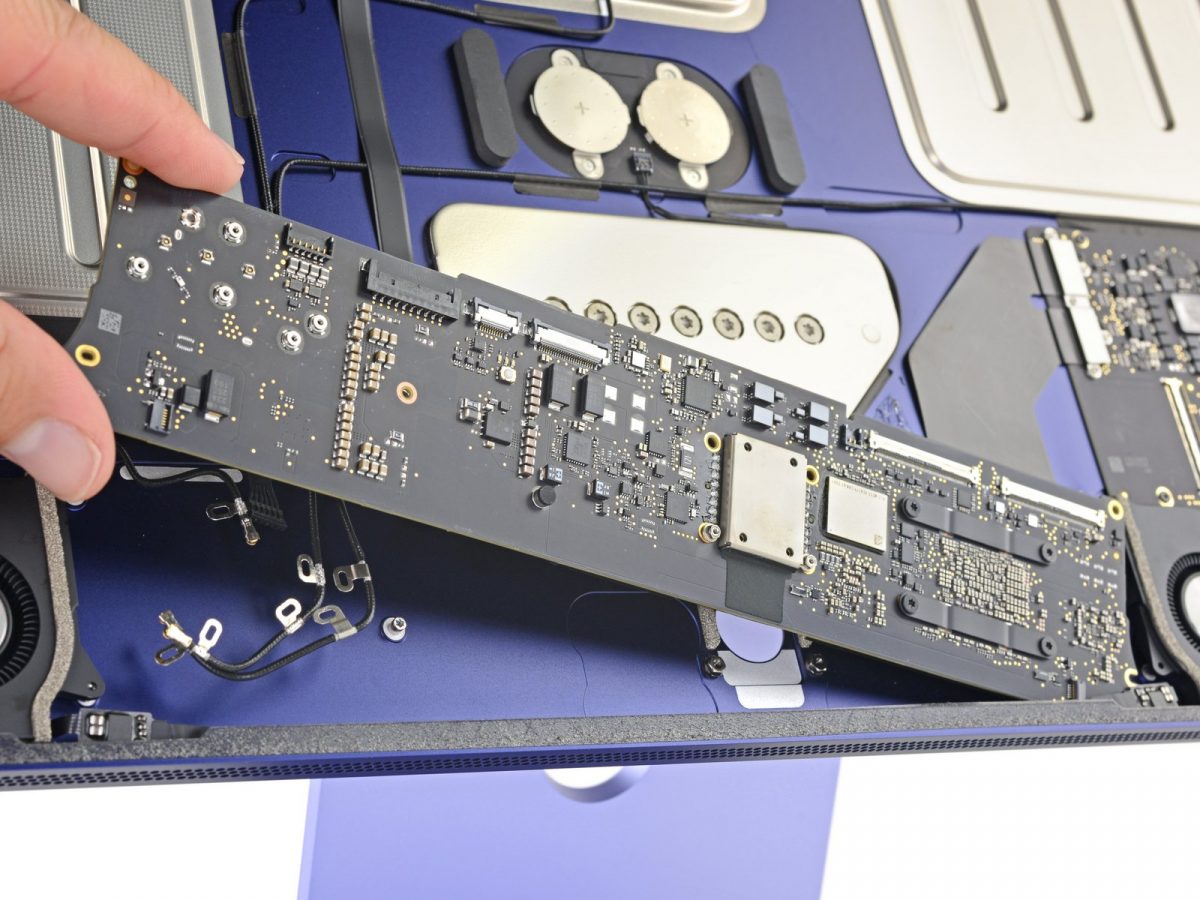

这次新款的 iMac 搭载 M1 芯片,使得这代 iMac 的主板是有史以来最小的 iMac 主板

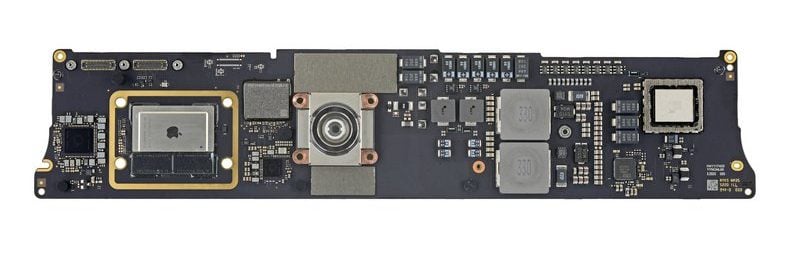

主板正面集成了包含:M1芯片、SK Hynix 海力士的内存、Kioxia 东芝的SSD、Murata村田的Wi-Fi与蓝芽模块、电源管理IC。

ifixit iMac M1

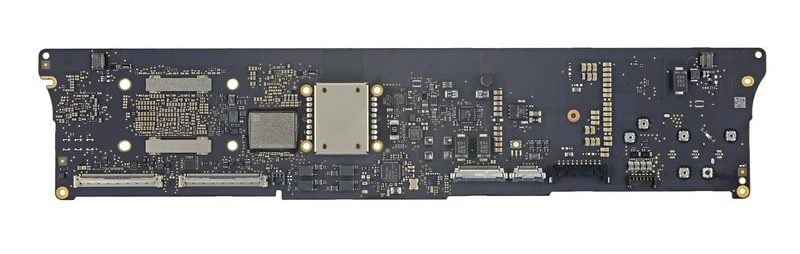

主板背面集成了包含:Macronix 旺宏电子的 NOR 闪存、博通的以太网控制器、英飞凌的 USB-C 控制器、德州仪器的电源监控零件,思睿逻辑的音效解码器等等。

ifixit iMac M1

从拆解图看得出来,新款 iMac 主板上装载了所有重要的零部件,如果真的损坏,几乎不可能维修。

除了 iMac 本身,电源转接器一样采高精密设计

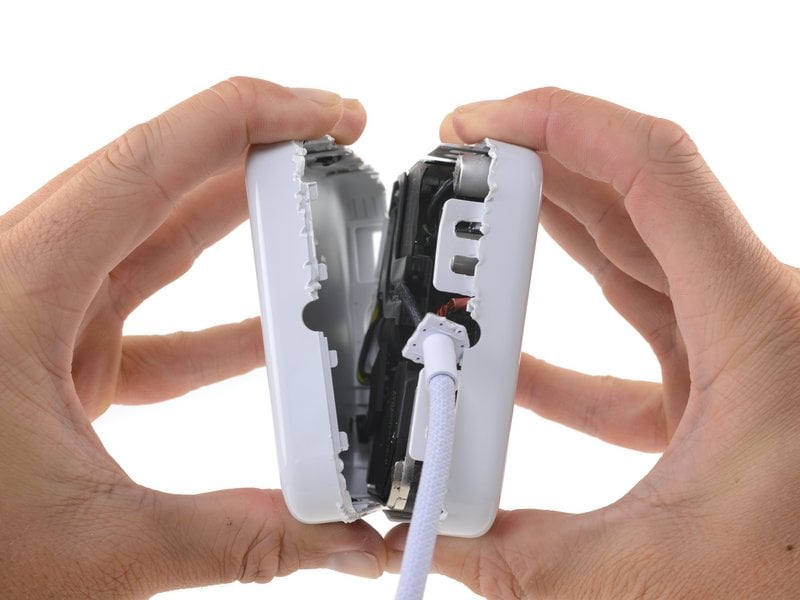

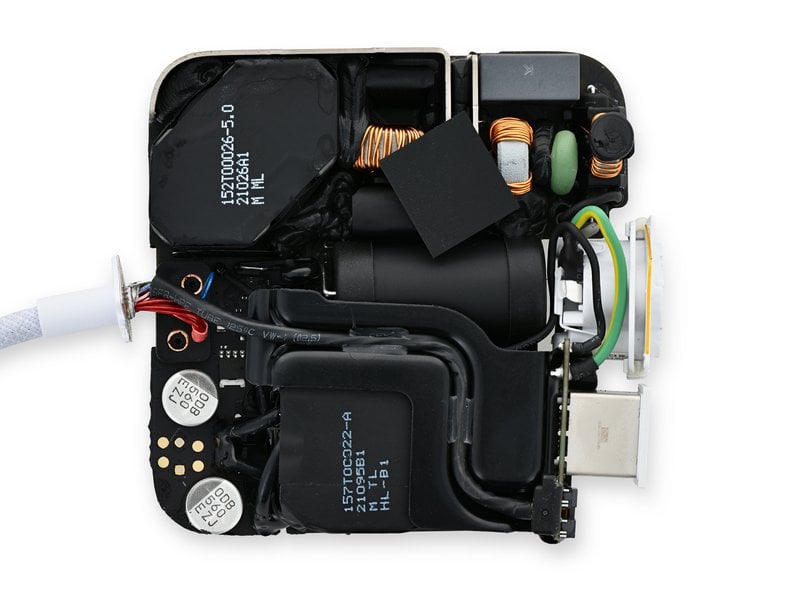

新款 iMac 的电源转接器内部一样是采高精密设计,不过因为内部少了高电容设计,所以在使用上会更安全,但如果电源转接器损坏,不建议自行维修,因为如果想拆解新款 iMac 的电源转接器,就必须采破坏的方式,才能够拆开电源转接器。

ifixit iMac M1
ifixit iMac M1

iFixit 的新款 iMac 维修建议

iFixit 对新款 iMac 给出的维修可维修性得分为 2 分(10 分最高,代表最容易维修)

  • 风扇、USB、耳机口、电源按钮、喇叭都是模块化可以快速更换
  • 电源转接器维修困难
  • iMac 屏幕拆卸与更换过程繁琐,但拆开屏幕也是唯一可以进到 iMac 内部的方式。
  • SSD、内存因为是焊死在主板上的,基本上不可能做维修与更换

看来新 iMac 在维修上等于几乎不可能维修,如果是其他零组件倒是还好可以做模块化更换,但如果是主板上的零件损坏,可能只有更换新的 iMac 一条路可以选择了。
